1
試験片
２５μ K熱電対 接点
2
使用機器
HSW-03 スポット溶接機
3
使用電極
HSW-FB2（平板電極）、PSW-T1（精密溶接電極）
4
機器設定
平板電極上で、素線をクロスさせた状態でテープで固定し、上からT1電極で押さえて3.6V 0.02mSにてスポット溶接しました。
5
溶接状況
HSW-01Aでは溶接不可。HSW-02A＋HSW-PC1では、仕様からは溶接可能ですが、設定が微妙なためお勧めできません。
6

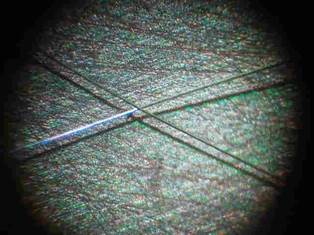

写真
テスト実施年月：平成24年10月
