1 試験片

アルミ箔(t=0.1mm、w=5mm)+ニッケル板(t=0.1mm、w=3mm)

2 使用機器 HSW-03 スポット溶接機
3 使用電極 HSW-EB1(棒状電極)、PSW-P2(溶接スティック)
4 機器設定 上記の弊社溶接機および電極を用いて写真の設定にて溶接いたしました
5 溶接状況 特に問題無く溶接できました。無理に引きはがすと材料破断します。
6 写真 EB1棒状電極と溶接スティックを使用左の溶接時の設定画面

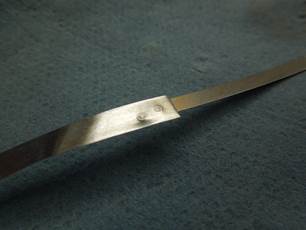

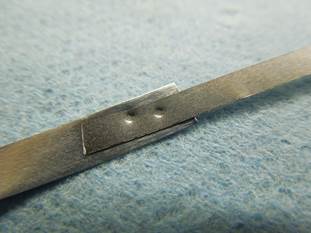

溶接部表面の拡大溶接部裏面の拡大写真
溶接部破壊しての写真
テスト実施年月:平成25年7月
