SUS φ0.23ｘ45mesh 綾織同士、φ0.14ｘ50mesh 平織同士
φ0.23ｘ45mesh・・・電圧16.3V, パルス幅0.25mS, 溶接間隔3回／秒
φ0.14ｘ50mesh・・・電圧16.3V, パルス幅0.14mS, 溶接間隔5回／秒
| 1 | 試験片 | SUS φ0.23ｘ45mesh 綾織同士、φ0.14ｘ50mesh 平織同士 |
| 2 | 使用機器 | HSW-03 |
| 3 | 使用電極 | HSW-FB2（平板電極）、PSW-R2（ローラー電極） |
| 4 | 機器設定 | φ0.23ｘ45mesh・・・電圧16.3V, パルス幅0.25mS, 溶接間隔3回／秒 |
| 5 | 溶接状況 | 電圧を上げれば溶接強度は増加します。この場合インタバルは大きくなります |

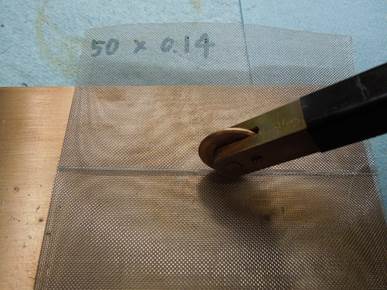

| 6 | 写真 | |
