φ0.1Cu線フラットケーブル＋φ0.1SUS線
| 1 | 試験片 | φ0.1Cu線フラットケーブル＋φ0.1SUS線 |
| 2 | 使用機器 | HSW-03 スポット溶接機 |
| 3 | 使用電極 | HSW-EB1（棒状電極）、HSW-F1N（本体付属溶接ペン） |

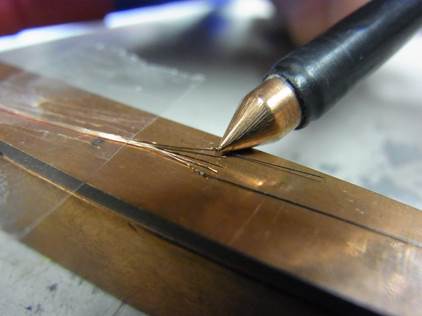

| 4 | 機器設定 | 6.4V 0.08mS 前後で写真のような方法にて溶接いたしました。 |
| 5 | 溶接状況 | この方法で溶接できるのですが、溶接要件である“Cu線とφ0.1SUS線を平行に”を満たすことができないため、Cu線とSUS線をはさみ平行を保った状態で溶接することを試みましたが、現時点では成果を得るに至っておりません。 |
| 6 | 写真 | |
