ニッケル板とクラッド材　nickel clad

バッテリータブのスポット溶接用ニッケル板を、１ｍから５０ｍまで販売しています。また、実験用の純ニッケル板も用意しております。形状は幅3.2mm，6.4mmのテーブ状と幅52mmを、厚みは0.08mm，0.1mm，0.15mm，0.25mmを常時在庫しております。
　　　検査成績表　から、組成をご確認ください。　電気抵抗値も実測し掲載しています。ニッケル板の溶接については、こちらをご覧ください。

ニッケル板厚と推奨スポット溶接機

電気抵抗実測値（直流抵抗／ｍ）

厚(mm)	幅３．２ mm		幅６．４ mm		幅５２ mm		推奨スポット溶接機
厚(mm)	製品型番	電気抵抗	製品型番	電気抵抗	製品型番		推奨スポット溶接機
０．０８	HSW-N12 (1m) HSW-N1225F (7.6m) HSW-N12164F (50m)	３２３mΩ／ｍ	HSW-N5225F (7.6m) ※ 幅5.0mm	２０５ｍΩ／ｍ	－	－	HSW-01A　 HSW-02A　 HSW-03
０．１０	－	－	HSW-N6125F (7.6m) HSW-N61164F (50m)	１３６ｍΩ／ｍ	－	－	HSW-02A　 HSW-03
０．１５	HSW-N25 (1m) HSW-N2525F (7.6m) HSW-N25164F (50m)	１６０mΩ／ｍ	HSW-N64 (1m) HSW-N6425F (7.6m) HSW-N64164F (50m)	８２ｍΩ／ｍ	HSW-N533 (0.3m) HSW-5316F(5m)	－	HSW-02A　※1 　HSW-03
０．２５	－	－	HSW-N74 (1m) HSW-N7425F (7.6m)	４８ｍΩ／ｍ	－	－	HSW-03　　※１ ※２

クラッド材のサイズと推奨スポット溶接機

電気抵抗実測値（１ｍ当たり直流抵抗）

厚(mm)	幅４．０ mm		幅８．０ mm		特　徴	推奨スポット溶接機
厚(mm)	製品型番	電気抵抗	製品型番	電気抵抗	主な用途	推奨スポット溶接機
０．１５ Al - Ni	HSW-AN40 (150mm)	NA ｍΩ／ｍ			アルミ－ニッケルクラッドアルミに溶接ニッケルへ半田付け可能	HSW-03
０．１５ Al - Ni	HSW-AN4025F (7.6m)	NA ｍΩ／ｍ			アルミ－ニッケルクラッドアルミに溶接ニッケルへ半田付け可能	HSW-03
０．１５ Ni - Cu - Ni			HSW-NCN8025 (7.6m)	２６ｍΩ／ｍ	ニッケル－銅－ニッケルクラッド電気抵抗極小大電流タブに最適	HSW-03 ※1

【クラッド材とは】
　・アルミとニッケル、銅とニッケルなど異種の金属を張り合わせた材をクラッド(clad）材と呼んでいます。

　・使用可能機種は、PSW-H3電極を用いて18650Li-ionバッテリーにタブを溶接する場合の機種です。
　・電気抵抗値は測定値の一例であり、保証値ではありません。
　・使用測定器： HIOKI LCRメータ3522-50 9140ケルビンクリップ
　※１　PSW-H3を使用し、タブに切り込みを入れています。HSW-03機推奨
　※２　電極とワークによっては十分な強度が得られない場合があります。
　※３　HSW-W2（ピンセット電極）や他の電極を用いてニッケル薄板同士を溶接する場合や、異種の金属へ溶接する場合についてはこちらをご覧ください。

品番	形状	厚さ mm	幅 mm	長さ m	備考	詳細購入
HSW-N12		0.08	3.2	1.0	C:0.007, Si:0.06, Mn0.18 ,S:--, Cu:--, Fe0.01, Ni:99.7 Tensile Strength 394 N/mm2 ,Elongation 27.7% , Hardness 80～84HV

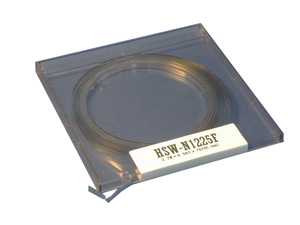

HSW-N1225F		0.08	3.2	7.6	C:0.007, Si:0.06, Mn0.18 ,S:--, Cu:--, Fe0.01, Ni:99.7 Tensile Strength 394 N/mm2 ,Elongation 27.7% , Hardness 80～84HV

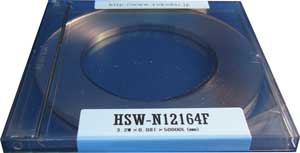

HSW-N12164F		0.08	3.2	50.0	C:0.007, Si:0.06, Mn0.18 ,S:--, Cu:--, Fe0.01, Ni:99.7 Tensile Strength 394 N/mm2 ,Elongation 27.7% , Hardness 80～84HV
HSW-N5225F		0.08	5.0	7.6	C:0.009, Si:0.08, Mn:0.19, Fe:0.01, S:Tr. Ni99.7, Cu:Tr. 厚:0.078-0.081 硬度:78-83　引っ張り強度:408N/mm2
品番	形状	厚さ mm	幅 mm	長さ m	備考	詳細購入

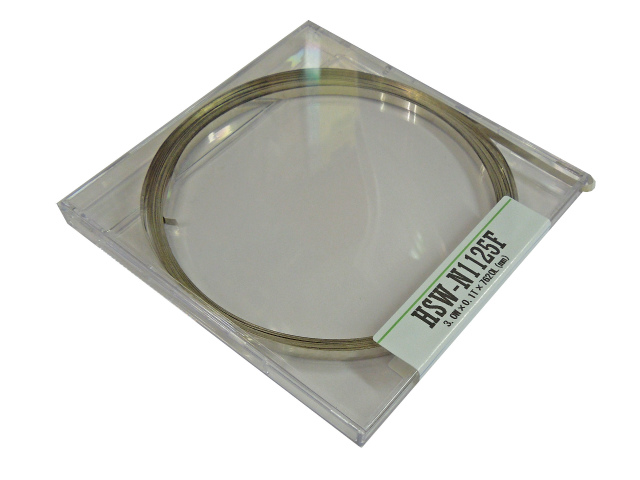

HSW-N1125F		0.1	3.0	7.6	NA

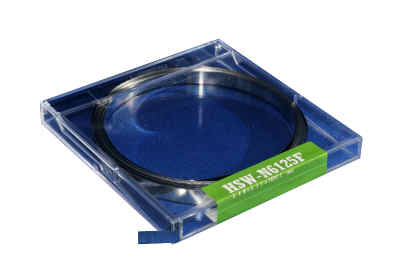

HSW-N6125F		0.1	6.4	7.6	NA

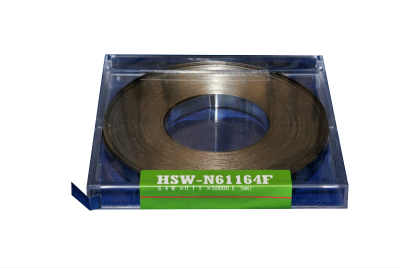

HSW-N61164F		0.1	6.4	50.0	NA
品番	形状	厚さ mm	幅 mm	長さ m	備考	詳細購入
HSW-N25		0.15	3.2	1.0	C:0.001 ,Si:0.03, Mn0.2 ,S:0.001, Cu:0.01, Fe0.02, Ni:99.713 Tensile Strength 46.6 kgf/mm2 , Elongation 4.3% , Hardness 160～190HV 日本製

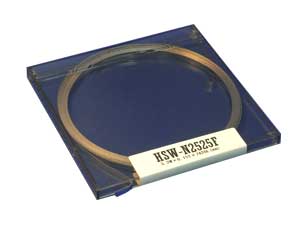

HSW-N2525F		0.15	3.2	7.6	C:0.001 ,Si:0.03, Mn0.2 ,S:0.001, Cu:0.01, Fe0.02, Ni:99.713 Tensile Strength 46.6 kgf/mm2 , Elongation 4.3% , Hardness 160～190HV 日本製

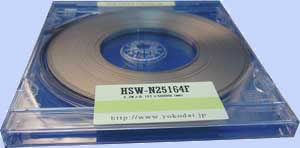

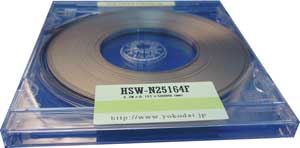

HSW-N25164F		0.15	3.2	50.0	C:0.001 ,Si:0.03, Mn0.2 ,S:0.001, Cu:0.01, Fe0.02, Ni:99.713 Tensile Strength 46.6 kgf/mm2 , Elongation 4.3% , Hardness 160～190HV 日本製
品番	形状	厚さ mm	幅 mm	長さ m	備考	詳細購入
HSW-N64		0.15	6.4	1.0	C: 0.001 Si: 0.04 Mn: 0.200 S: 0.001 Cu: 0.01 Fe: 0.02 Ni: 99.701 日本製

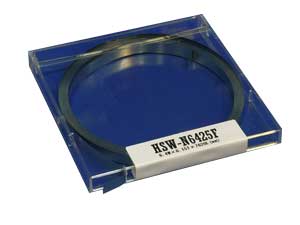

HSW-N6425F		0.15	6.4	7.6	C: 0.001 Si: 0.04 Mn: 0.200 S: 0.001 Cu: 0.01 Fe: 0.02 Ni: 99.701 日本製
HSW-N64164F		0.15	6.4	50.0	C: 0.001 Si: 0.04 Mn: 0.200 S: 0.001 Cu: 0.01 Fe: 0.02 Ni: 99.701 日本製
品番	形状	厚さ mm	幅 mm	長さ m	備考	詳細購入

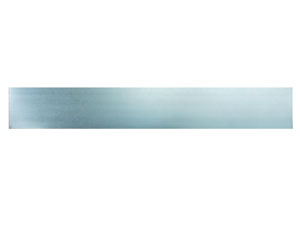

HSW-N533		0.15	53.0	0.3	C:0.01, Si:0.08, Mn0.19 , S0.001, Cu0.01, Co0.06, Fe0.1, Ni:99.6 Hardness 145HV

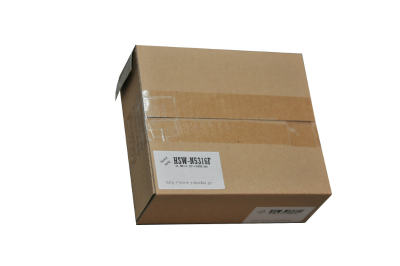

HSW-5316F		0.15	53.0	5.0	C:0.01, Si:0.08, Mn0.19 , S0.001, Cu0.01, Co0.06, Fe0.1, Ni:99.6 Hardness 145HV
品番	形状	厚さ mm	幅 mm	長さ m	備考	詳細購入

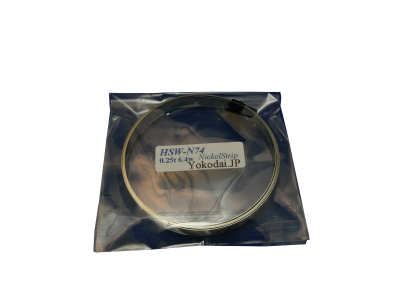

HSW-N74		0.25	6.4	1.0	C: 0.001 Si: 0.02 Mn: 0.190 S: 0.001 Cu: 0.02 Fe: 0.01 Ni: 99.734 日本製

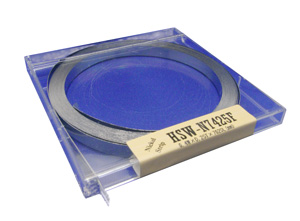

HSW-N7425F		0.25	6.4	7.6	C:0.001, Si:0.02, Mn:0.190, S:0.001, Cu:0.02, Fe0.01, Ni:99.734 日本製
アルミ－ニッケルクラッド材
品番	形状	厚さ mm	幅 mm	長さ m	備考	詳細購入

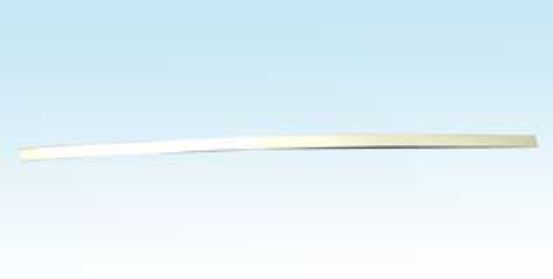

HSW-AN40		0.15	4.0	150 mm	融点 1445℃(Ni) 660℃(Al) Ni+Co >= 99.2 C <= 0.04 Si <= 0.10 Mn <= 0.15 S <= 0.005 Cu <= 0.05 Mg0.005-0.012 Fe <= 0.20 Al >= 99.3 Si <= 0.7 Fe <= 0.7 Cu <= 0.10 Mn <= 0.05 Mg <= 0.05 Zn <= 0.05 厚さ比 Al:Ni = 1:1 日本製

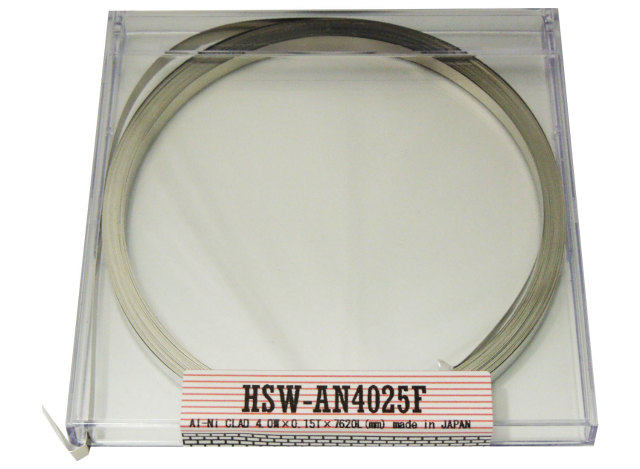

HSW-AN4025F		0.15	4.0	7.6	融点 1445℃(Ni) 660℃(Al) Ni+Co >= 99.2 C <= 0.04 Si <= 0.10 Mn <= 0.15 S <= 0.005 Cu <= 0.05 Mg0.005-0.012 Fe <= 0.20 Al >= 99.3 Si <= 0.7 Fe <= 0.7 Cu <= 0.10 Mn <= 0.05 Mg <= 0.05 Zn <= 0.05 厚さ比 Al:Ni = 1:1 日本製
銅－ニッケルクラッド材
品番	形状	厚さ mm	幅 mm	長さ m	備考	詳細購入

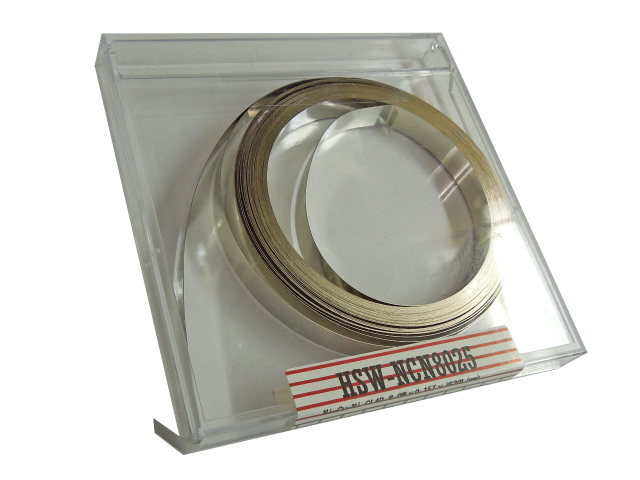

HSW-NCN8025		0.15	8.0	7.6	厚さ比 Ni:Cu:Ni = 1:2:1
