パーソナル スポット溶接機 HSW-02A

スポット溶接機 HSW-02A

スポット溶接機 HSW-02A

 HSW-02A型 は、鉄や白金の細線から、ニッケル・ステンレス板まで、種々の金属を溶接対象としています。研究室や開発・修理用の卓上スポット溶接機として位置づけております。

仕様・定格

溶 接 電 極 電 圧

最大23V

溶  接  容  量
95 (Ws)
溶接サイクルタイム
0.2~8.3 秒
ケ ー ス 材 質
ABS樹脂・アルミ(パネル)

寸法(突起物を除く)

本体 W155×D175×H85 (mm)
電極ケーブル長 500mm

重     量

1600g (本体+溶接ペン)
280g(ACアダプタ)

電源インジケータ

緑・黄・赤色LED

溶接出力インジケータ

赤色LED

故 障 警 告
インジケータ

電源ONかつトリガースイッチOFF時に赤色LEDが連続点灯

連続運転許容時間

120分(室温35℃以下)

電源 (ACアダプター) 入力:AC100V ,50/60Hz, 60VA
出力電圧:DC24V

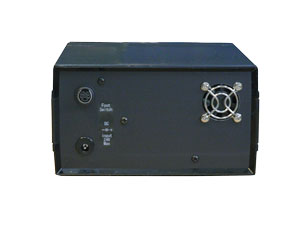

スポット溶接機 HSW-02Aリアパネル
   フットスイッチコネクタ(左上)
   電源ユニット接続端子(左下)
   クーリングエアー排気口(右上)

 パワーインジケータ:(写真左):溶接ペンに加わる電圧を示しています。(緑4V,黄8V,赤13V以上)

スポット溶接機 HSW-02Aパワーインジケータ  スポット溶接機 HSW-02Aパルス幅コントロール /p>

 パルス幅調整つまみ(右):およそ30マイクロ秒から30ミリ秒の間で、溶接パルス幅(通電時間)を可変できます。 出力LED(右上)は、溶接電極への通電時間に比例して赤色に光ります。

溶接ケーブル
 本体と 溶接ペンを結ぶケーブル長は50cm
 溶接ペンは、本体に付属しています。

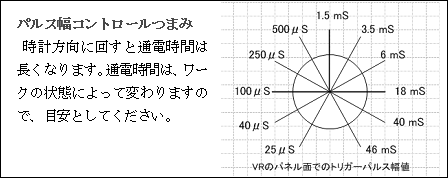

パルス幅調整ボリウム説明
スポット溶接機 電源アダプタ
  電源ユニット(溶接機本体に付属)
 溶接パルス幅を調節することにより、溶接電流を流す時間が変わります。その結果、溶接強度を上げることができます。しかし、細い線材や薄板の場合は、素材自身を焼き切ってしまうことになります。初めて溶接する素材の場合は、小パルス幅で溶接を試み、次第にボリウムを右に回してパルス幅を増加させながら最適点を見つけてください。なお、パワーコントローラを使用して、電圧を可変することにより、電圧と通電時間の両方を変えることができるようになります。素材の材質や厚さなどにより、低電圧・長時間がよい例もあれば、高電圧・短時間が良い例もあります。

パワーコントローラHSW-PC1

パワーコントローラ HSW-PC1
※パワーコントローラは、電圧を低下・調節する機能を提供するもので、増強する機能はありません。パワーコントローラ(オプション)を使用すると、6Vから22Vの範囲で溶接時の電圧を調節可能となります。

【安全】溶接の火花や金属片の飛散から目を防御するために、利用時は保護眼鏡をご使用ください。また、スプラッシュから皮膚を保護するために、保護手袋等の着用もお勧めします。
