ニッケル板 Nickel Tape

 実験用の順ニッケル板からバッテリータブ用ニッケル板を、1mから50mまで販売しています。7.6m以上のサイズは、利用しやすいアクリルケースに収めていますので、必要なだけ引き出して使用できます。
   検査成績表 から、組成,電気抵抗値をご確認ください。

厚(mm) 幅 3.2 mm(長) 幅 6.4 mm(長) 幅 52 mm(長) 推奨機種
0.08

HSW-N12 (1m)
  HSW-N1225F (7.6m)
 HSW-N12164F (50m)

HSW-N5225F (7.6m)
 ※ 幅5.0mm
HSW-01A
HSW-02A
HSW-03
0.1 HSW-N6125F (7.6m)
HSW-N61164F (50m)
HSW-02A
HSW-03
0.15    HSW-N25 (1m)
  HSW-N2525F (7.6m)
 HSW-N25164F (50m)

  HSW-N64 (1m)
 HSW-N6425F (7.6m)
HSW-N64164F (50m)

HSW-N533 (0.3m)  HSW-02A ※1
HSW-03
0.25   HSW-N74 (1m)
HSW-N7425F
(7.6m)

電気抵抗値はこちら★


・推奨機種は、PSW-H3電極を用いて、Panasonic製18650Li-ionバッテリーにタブスポット溶接する場合を想定。
※1 タブに切り込みを入れてください。



ニッケル板 (1m)

ニッケル板(7.6m)

ニッケル板 HSW-N12

HSW-N12 ニッケル板
(幅)3.2mm ×(長さ)1000mm ×(厚)0.08mm

HSW-N25 ニッケル板
(幅)3.2mm ×(長さ)1000mm ×(厚)0.15mm

HSW-N64 ニッケル板
(幅)6.4mm ×(長さ)1000mm ×(厚)0.15mm

HSW-N74 ニッケル板
(幅)6.4mm ×(長さ)1000mm ×(厚)0.25mm

ニッケル板 N5335 2mm幅
HSW-N533 ニッケル板
(幅)53mm ×(長さ)300mm ×(厚)0.15mm



ニッケル板 N1225F ニッケル板 HSW-N2525Fニッケル板 N5225F
ニッケル板 N6425F ニッケル板 7425
ニッケル板 ( 25フィート(7.6m) リール )

 HSW-N1225F ニッケル板
   (幅)3.2mm ×(長さ)7600mm ×(厚)0.08mm

 HSW-N2525F ニッケル板

   (幅)3.2mm ×(長さ)7600mm ×(厚)0.15mm

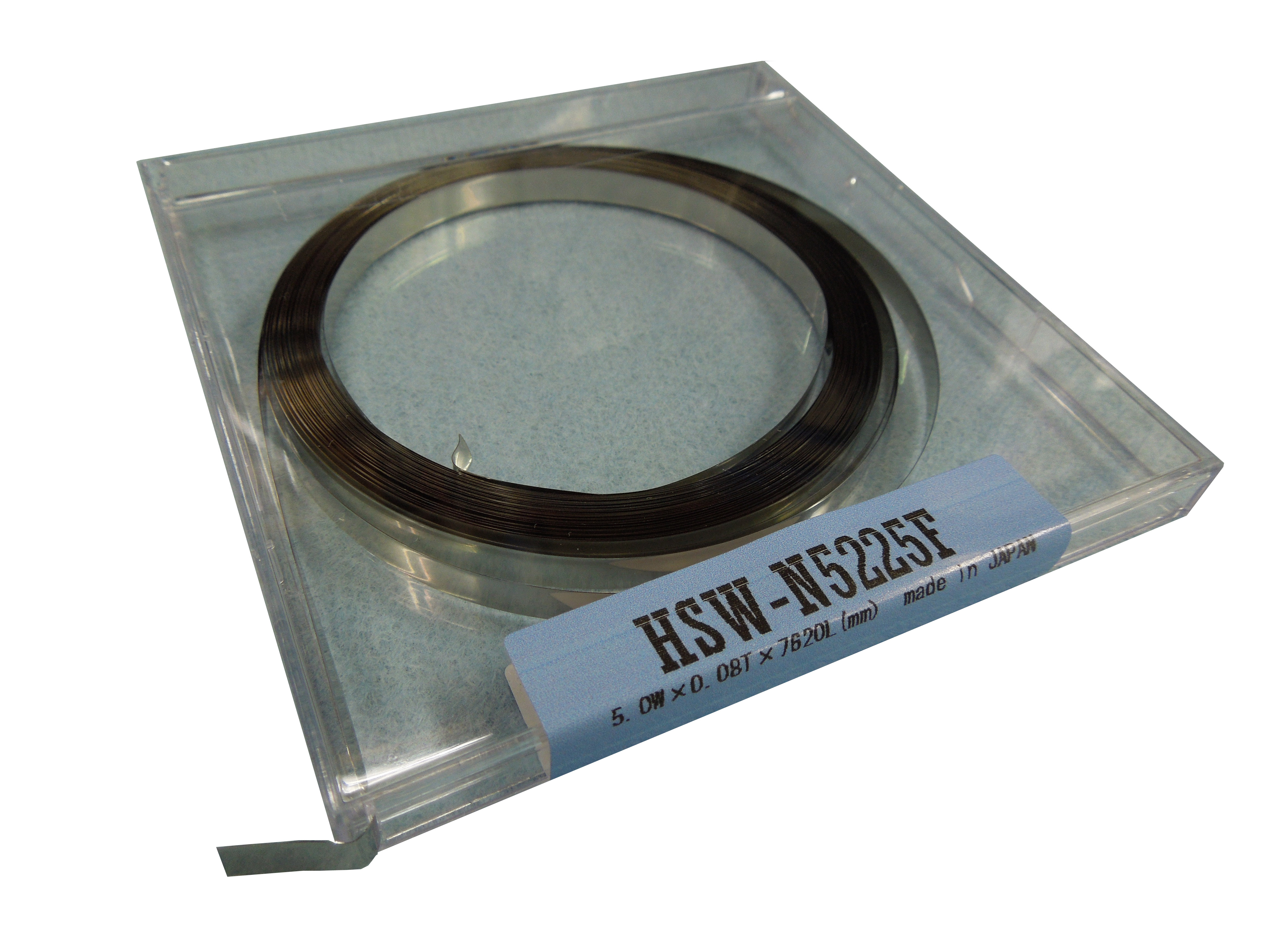

 HSW-N5225F ニッケル板

   (幅)5.0mm ×(長さ)7600mm ×(厚)0.08mm

 HSW-N6125F ニッケル板

   (幅)6.4mm ×(長さ)7600mm ×(厚)0.1mm

 HSW-N6425F ニッケル板

   (幅)6.4mm ×(長さ)7600mm ×(厚)0.15mm


 HSW-N7425F ニッケル板

   (幅)6.4mm ×(長さ)7600mm ×(厚)0.25mm



ニッケル板 (50m)

ニッケル板 N12164F
ニッケル板 N25164
HSW-N12164F ニッケル板
(幅)3.2mm ×(長さ)50000mm   ×(厚)0.08mm
HSW-N25164F ニッケル板
(幅)3.2mm ×(長さ)50000mm ×(厚)0.15mm
ニッケル板 HSW-61164
ニッケル板 N64164F
HSW-N61164F ニッケル板
(幅)6.4mm ×(長)50000mm   ×(厚)0.1mm
HSW-N64164F ニッケル板
(幅)6.4mm ×(長)50000mm
×(厚)0.15mm




**** 50m リール (全長50mの長尺巻きです)****

検査成績表 INSPECTION CERTIFICATE


Nickel 0.25 t (0.25mm×6.4mm) HSW-N74,N7425F
C:0.001, Si:0.02, Mn:0.190, S:0.001, Cu:0.02, Fe0.01, Ni:99.734

Nickel 0.15 t (0.15mm×6.4mm) HSW-N64,N6425F,N64164
C:0.001, Si:0.04, Mn:0.200, S:0.001, Cu:0.01, Fe0.02, Ni:99.701

Nickel 0.15 t (0.15mm×3.2mm) HSW-N25,N2525F,N25164
C:0.001 ,Si:0.03, Mn0.2 ,S:0.001, Cu:0.01, Fe0.02, Ni:99.713
   Tensile Strength 46.6 kgf/mm2 , Elongation 4.3% , Hardness 160~190HV

Nickel 0.08 t (0.08mm×3.2mm) HSW-N12,N1225,N12164F
C:0.007, Si:0.06, Mn0.18 ,S:--, Cu:--, Fe0.01, Ni:99.7
   Tensile Strength 394 N/mm2 ,Elongation 27.7% , Hardness 80~84HV

Nickel 0.15 t (0.15mm×53mm) HSW-N533
C:0.01, Si:0.08, Mn0.19 , S0.001, Cu0.01, Co0.06, Fe0.1, Ni:99.6
   Hardness 145HV

(いずれも、メーカ出荷時の検査成績表より転記)




電気抵抗 実測値 (直流抵抗/m)
厚(mm) 幅 3.2 mm 幅 6.4 mm 幅 52 mm
0.08

HSW-N12xx

323mΩ/m

HSW-N52xx ※ 幅5.0mm

205mΩ/m
0.10 HSW-N61xx

136mΩ/m
0.15 HSW-N25xx

160mΩ/m

HSW-N64xx

82mΩ/m

HSW-N533
0.25   HSW-N74xx

48mΩ/m
使用測定器:HIOKI LCRメータ 3522-50 プローブ:9140ケルビンクリップ
