HSW-01A型 超小型スポット溶接機 　用途別 オプション構成例

　細く、薄いステンレス・ニッケル板の溶接を最小の投資で行う為の構成です。

【作品例】
① 直径0.5～1mm程度のステンレス板やメッシュ、鉄線の溶接(※銅版使用）

② 0.2mm厚ステンレス板同士の溶接(※2）
② 0.08mm厚ニッケ
ルタブをボタン電池に溶接

【説明】
・HSW-01A本体のみでも、工夫次第で様々な溶接作業を行うことができます。両手で電極を保持する場合 トリガースイッチは、どなたかに押していただきます。　

※ 補助電極として使用する銅板（0.3ｍｍ厚以上）や 保護眼鏡はD.I.Y.のお店で調達してください。

※2 強度を必要とする場合、HSW-02Aをお勧めします。 　（溶接可能な素材は性能比較をご覧ください）

・ 溶接ペンは本体に付属しています。

HSW-01A
スポット溶接機　

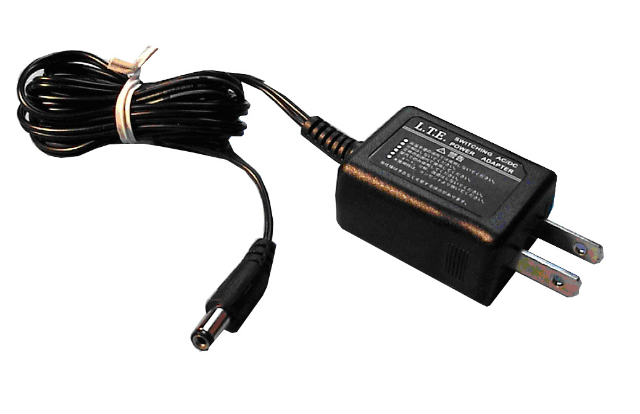

付属電源装置

溶接ペンは本体に装着済

保護眼鏡

　電池に厚さ0.08mmのニッケルタブを溶接します。1アンペア以下の低電流で動作する機器用の組電池を一人で製作する場合に適しています。ニッケル薄板をセットしています。

【作品例】
① 電池に0.08mm厚
ニッケルタブを溶接

<詳しい溶接能力はこちら>

HSW-01A
　 スポット溶接機　

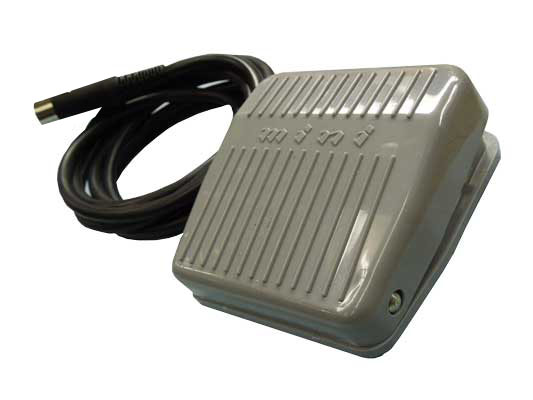

HSW-F1N フットスイッチ

保護眼鏡

【説明】
・フットスイッチを接続することにより、　HSW-01Aは足でトリガーできます。
・HSW-G1保護眼鏡の利用も推奨します。
・HSW-N12ニッケル薄板は0.08mm厚で ボタン電池のタブ付けなど小電流向けです。
 １アンペア以上の作業は、HSW-02Aのセットをお勧めします。

　ステンレス薄板や細線などに、溶接ピンセットで上下から電極を当てて、溶接する場合の構成例です。
　また、熱電対や0.3mm以下の細線や薄板にも対応するためパワーコントローラをセットしています。

【作品例】　
① 0.2mm厚以下の
　　ステンレス円筒の作成

② 1mm以下のステ
　　ンレス線

③ 0.1mm以上のK熱電対

④ 0.08mm厚ニッケ
　　ルタブ付け

<詳しい溶接能力はこちら>

HSW-01A
スポット溶接機　

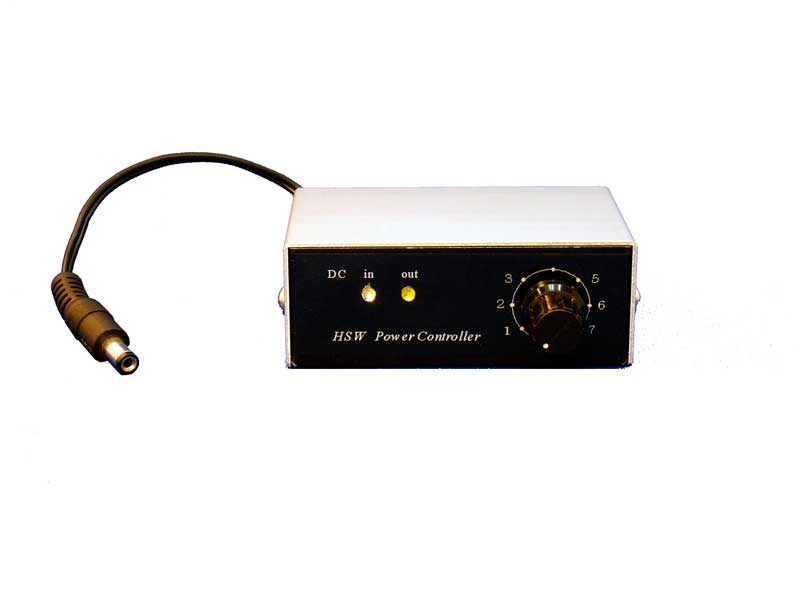

HSW-PC1
パワーコントローラ

【説明】
・溶接ピンセットは片手で素材を上下から挟めます。
・HSW-G1保護眼鏡の利用も推奨します。
・フットスイッチがあれば、足でトリガーできます。
・0.5mm以下の細線を溶接する場合は、パワーコントローラで、溶接時の印加電圧を調整する必要がでてきます。溶接ペンは、HSW-01Aに付属しています。

HSW-G1 保護眼鏡

　ニッカド電池を直列接続し、大電流で動作させる機器用の組電池を一人で製作する場合の推奨構成です。また、パルス幅調整機能により、細く薄い金属にも対応できます。

【作品例】
① 電池に0.15mm厚のニッケルタブを溶接


② 直径1.2mmまでのステンレス線やメッシュ、鉄線の溶接(※補助電極使用）

<詳しい溶接能力はこちら>

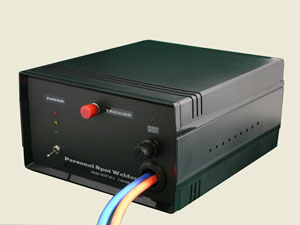

HSW-02A　スポット溶接機

HSW-G1 保護眼鏡

【説明】
・フットスイッチがあれば、足でトリガーできます。

・HSW-G1保護眼鏡の利用を強く推奨します。

・HSW-N6425Fニッケル薄板は大電流向けです。

・溶接ペンは、HSW-02Aに付属しています。

　ステンレス線・板の溶接をはじめ、強度を必要とする作業に適しています。
　 また、パルス幅調整機能により、細く薄い金属にも幅広く対応できます。

【作品例】
① 0.15mm厚のニッケルタブ付け

② 1.5mm以下のステンレス線、0.3mm以下のステンレス板クラフト


③ 0.3φ以上の熱電対

<詳しい溶接能力はこちら>

HSW-02A　スポット溶接機

HSW-G1 保護眼鏡

HSW-F1N フットスイッチ

HSW-EB1
棒状電極

　パルス幅可変機能を有するHSW-02Aに、熱電対専用ピンセットとパワーコントローラをセットした、熱電対用セットです。

【作品例】
① 0.025mmの熱電対まで、目視で溶接可能


② 0.15mm厚のニッケルタブを電池に溶接


　標準装備の溶接ペンを用いて、幅広くご活用いただけます。

<詳しい溶接能力はこちら>

HSW-02A　スポット溶接機 　

HSW-PC1
パワーコントローラ

・溶接ペンは、HSW-02Aに付属しています。

　PSW-TC1
　熱電対用溶接ピンセット

HSW-F1N フットスイッチ

【説明】
・ 電圧とパルス幅がコントロールができるため、様々な太さの熱電対の溶接条件に対応できます。

【セット内容】
 本体(HSW-02A)、
熱電対用ピンセット(PSW-TC1)、
パワーコントローラ
（HSW-PC1）、
保護眼鏡(HSW-G1)、フットスイッチ
(HSW-F1N)

HSW-G1 保護眼鏡
